BGP ATTRIBUTE ( ORIGIN ) - BGP #7 ( CCNP )

   BGP #7 :

BGP ATTRIBUTE ( ORIGIN )

Required :

• Laptop
• VMware
• EVE NG

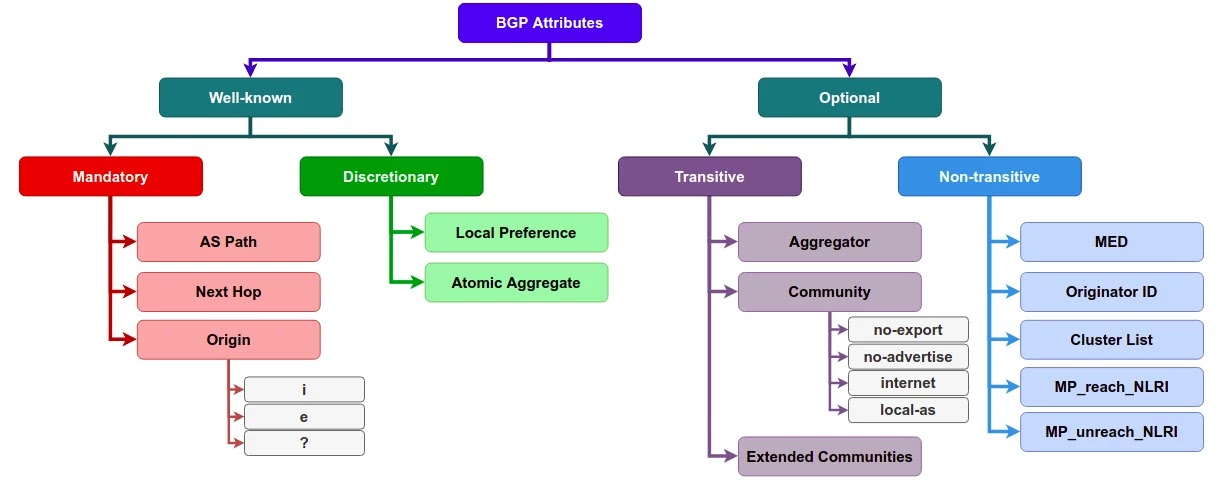

    BGP Attribute adalah Atribut BGP yang digunakan menentukan Jalur terbaik / menentukan Best Route pada BGP, BGP Attribute dibagi menjadi 2 yaitu Well-Known dan Optimal. Apa perbedaan kedua Attribute tersebut ?

Well-Known : Didukung oleh semua perangkat BGP karena Well known atau Terkenal / Ternama

    Dan Well-Known dibagi menjadi 2 yaitu Mandatory & discretionary :

• Mandatory "selalu ada pada Route entry tanpa perlu kita Konfigurasi" ( Wajib ) = AS Path, Next Hop, Origin
• Discretionary "tidak harus ada pada setiap route entry" ( Keleluasan ) = Local Preference & Atomic Aggregate

Optional : Bisa saja tidak didukung oleh Perangkat BGP tertentu karena Optimal atau bisa memilih

    Dan Optional dibagi menjadi 2 yaitu Transitive & Non-Transitive :

• Transitive "ketika Neighbor menerima advertise Attribute Transitive tetapi Neighbor tersebut tidak support / Mendukung Attribute tersebut maka Advertise tersebut akan di teruskan kepada Nieghbor lain" = Aggregator, Community, Extended Community
• Non-Transitive "ketika Neighbor menerima advertise Attribute Transitive tetapi Neighbor tersebut tidak support / mendukung Attribute Tersebut maka Advertise tersebut tidak akan diteruskan ke Neighbor Lain" = MED ( Multi Exit Discriminator ), Originator ID, Cluster List, Multi Protocol Extention

    BGP Attribute Origin adalah termasuk Well Known Attribute Mandatory yang digunakan untuk pemilihan jalur pada BGP, dan BGP Origin support kepada semua Perangkat BGP

Tipe Tipe BGP Origin / Flag / Indikator :

• i ( IGP ) = Route yang berasal dari Routing Protocol seperti RIP,EIGRP,OSPF. Dan mereka sudah dikonfig melalui perintah Network BGP.
• e ( EGP ) = Route yang berasal dari External Gateway Protocol ( EGP )
• ? ( Incomplete ) = Route yang berasal dari Route yang di Redistribute dari Static,IGP, dll. menjadi BGP

Berikut cara BGP Origin :

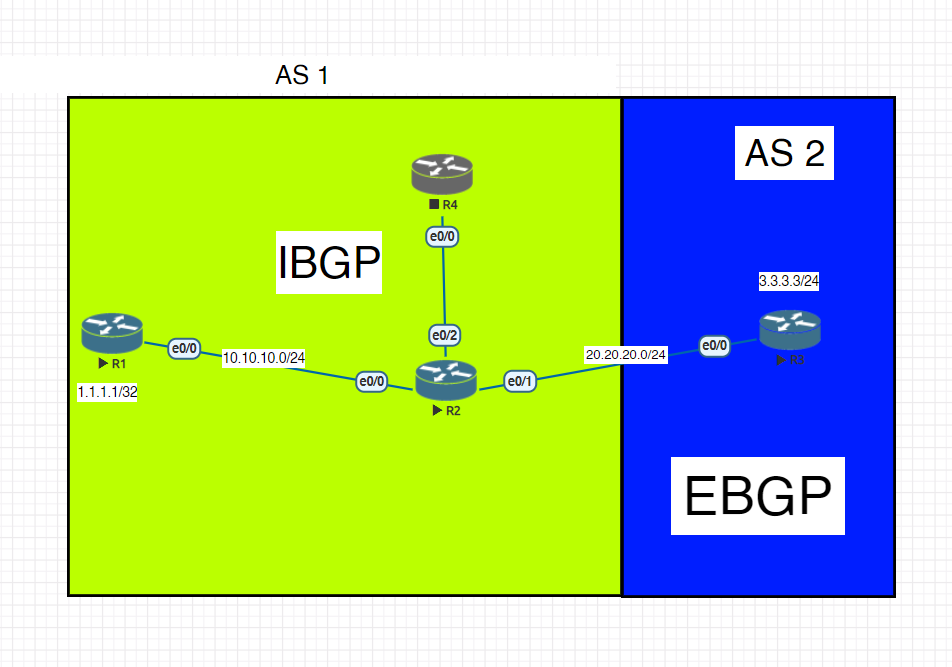

Nyalakan VMWarenya dan Masuk ke Eve NG lalu Buatlah Topologi seperti ini :

Seperti Biasa, tambahkan IP Address pada Router sesuai dengan topologi kalian DAN DISINI KITA HANYA MENGGUNAKAN 3 ROUTER / ROUTER 4 TIDAK DIPAKAI :

R1 :

Router(config)#int e0/0

Router(config-if)#ip address 10.10.10.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#int lo1

Router(config-if)#ip address 1.1.1.1 255.255.255.255

R2 :

Router(config)#int e0/0

Router(config-if)#ip address 10.10.10.2 255.255.255.0

Router(config-if)#no sh

Router(config-if)#int e0/1

Router(config-if)#ip address 20.20.20.1 255.255.255.0

Router(config-if)#no sh

R3 :

Router(config)#int e0/0

Router(config-if)#ip address 20.20.20.2 255.255.255.0

Router(config-if)#no sh

Router(config)#int lo2

Router(config-if)#ip address 2.2.2.2 255.255.255.255

Setelah menambahkan IP Address dan Loopback kita akan Menrouting RIP hanya pada R1 saja :

R1 :

Router(config)#router rip

Router(config-router)#version 2

Router(config-router)#network 10.10.10.0

Router(config-router)#network 1.1.1.1

Router(config-router)#no aut

Setelah itu konfig BGP pada Semua router :

R1 :

Router(config-router)#router bgp 1

Router(config-router)#neighbor 10.10.10.2 remote 1

Router(config-router)#redistribute rip

R2 :

Router(config)#router bgp 1

Router(config-router)#neighbor 10.10.10.1 remote 1

Router(config-router)#neighbor 20.20.20.2 remote 2

Router(config-router)#neighbor 10.10.10.1 next-hop-self= tambahkan nexthopself untuk Menentukan Loncatan/Hop berikutnya

Router(config-router)#neighbor 10.10.10.1 route-reflector-client= tambahkan Juga route reflector untuk Konektivitas

Router(config-router)#neighbor 20.20.20.2 next-hop-self

Router(config-router)#neighbor 20.20.20.2 route-reflector-client

R3 :

Router(config)#router bgp 2

Router(config-router)#neighbor 20.20.20.1 remote 1

Router(config-router)#network 2.2.2.2 mask 255.255.255.255

Setelah mengonfig semua itu saatnya kita melihat IP BGP pada R3  :

R3 :

Router(config-if)#do sh ip bgp

BGP table version is 2, local router ID is 2.2.2.2

Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,

              r RIB-failure, S Stale, m multipath, b backup-path, f RT-Filter,

              x best-external, a additional-path, c RIB-compressed,

Origin codes: i - IGP, e - EGP, ? - incomplete

RPKI validation codes: V valid, I invalid, N Not found

     Network          Next Hop            Metric LocPrf Weight Path

 *>  1.1.1.1/32       20.20.20.1                             0 1 ?

 *>  3.3.3.3/32       20.20.20.                            0 1 i= Bisa dilihat status mereka dengan melihat Indicator Origin
