BGP INTRODUCTION - BGP #1 ( CCNP )
BGP #1:
INTRODUCTION ( THEORY )
Required :
- Laptop
- VMware
- EVE NG
BGP ( Border Gateway Protocol ) adalah Protocol Core atau Inti dari internet yang digunakan untuk melakukan pertukaran informasi antar jaringan. BGP peran nya seperti backbone atau tulang belakang dari internet. Fungsi dari BGP adalah untuk menghubungkan antar ISP ( Internet Service Provider ). karena ISP sendiri mempunyai Nomor unik yang membuat mereka berbeda2 yaitu Autonomous System ( AS ).
BGP termasuk EGP ( Exterior Gateway Protocol ) yaitu menghubungkan antar AS sedangkan EIGRP,OSPF,RIP termasuk IGP ( Interior Gateway Protocol ) yaitu menghubungkan router satu dengan lainya. Sebenarnya EGP adalah routing Terpisah dari BGP karena BGP mungkin bukan termasuk Routing tetapi karena EGP sudah kuno jadi BGP dihubungkan dengan EGP
Perbedaan antara AS BGP dan AS EIGRP adalah AS EIGRP masih bisa di set dengan kita sendiri dan mereka masih dalam Satu ISP sedangkan AS BGP kita tidak bisa menyetting secara langsung karena dia berbeda ISP dan ternyata ada yang mengatur/ Memanage AS BGP yaitu RIR ( Regional Internet Registry )
Some Infomation about BGP :
- BGP menggunakan TCP dan Portnya 179
- BGP mengirim "Keepalive message" setiap 60 detik sekali untuk memastikan kalau linknya masih hidup
- Router yang menjalankan BGP disebut ==> "BGP Speaker"
- Router yang menjadi Neighbor BGP disebut ==> "BGP Peers"
- Protocol Routing paling ribet dan rumit
kapan BGP digunakan ?
- Saat Connectivity Typenya "Multi Homed"
- AS / Network menjadi AS Transit ( AS yang digunakan untuk menghubungkan )
Kapan BGP tidak digunakan / tidak perlu ?
- Saat Connectivity Typenya "Single Homed"
- RAM / Memory nya tidak kuat menahan semua Kinerja BGP
Berikut BGP Connectivity Type :
Single Homed : Router kita hanya mempunyai 1 Jalan ke ISP ( 1 Link Every Router )
Dual Homed : Router kita mempunyai 2 Jalan ke ISP ( 2 links every Router )
Single Multi Homed : 1 router terhubung ke ISP A dan 1 router terhubung ke ISP B / Masing2 ISP mempunyai 1 link ke Router Individual atau 2 ISP Terhubung ke 1 Router

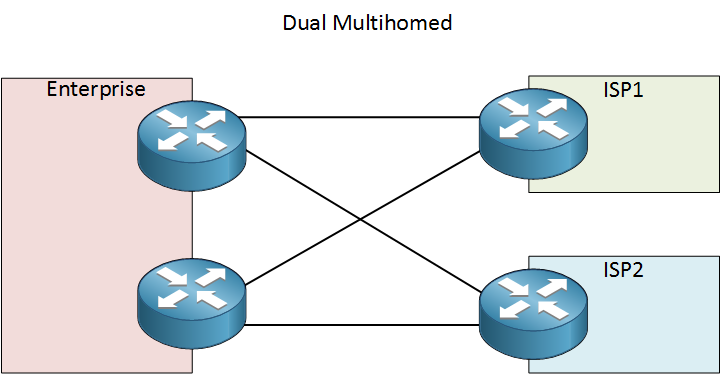

Dual Multi Homed : Semua Router mempunyai jelan ke semua ISP
BFP Terminology :
- External BGP ( EBGP ) ==> Protocol BGP berjalan di antara Router dalam AS ( Area ) yang berbeda ( Fungsinya EBGP adalah untuk : menghubungkan ISP dengan satu sama lain )
- Internal BGP ( IBGP ) ==> Protocol BGP berjalan di antara Router dalam AS ( Area ) yang sama ( Fungsinya IBGP adalah untuk : menentukan Rute keluar ( Destination ) )
Source : belajarcomputernetwork.com
BGP Configuration / Concept :
Disini kita hanya mengonfig konfigurasi BGP nya saja dan sedikit Preview tentang konfigurasinya ( PENJELASAN LEBIH LANJUT NYA DI BASIC CONFIGURATION YAA~~~) :
Berikut cara BGP Configuration :
Nyalakan VMWarenya dan Masuk ke Eve NG lalu Buatlah Topologi seperti ini :
Pertama tambahkan IP pada masing2 Router :
R1 :
Router(config)#int e0/0
Router(config-if)#ip address 10.10.10.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#int lo1
Router(config-if)#ip address 1.1.1.1 255.255.255.255
R2 :
Router(config)#int e0/0
Router(config-if)#ip address 10.10.10.2 255.255.255.0
Router(config-if)#no sh
Router(config-if)#int lo1
Router(config-if)#ip address 2.2.2.2 255.255.255.255
Setelah itu kita Langsung mengonfig BGP nya :
R1 :
Router(config)#router bgp 1 = Tambahkan Protocol BGP
Router(config-router)#neighbor 10.10.10.2 remote-as 2= tambahkan BGP Neighbor
Router(config-router)#network 1.1.1.1 mask 255.255.255.255= Tambahkan Network nya
Lakukan Hal yang sama kepada Router Lawan :
R2 :
Router(config)#router bgp 2
Router(config-router)#neighbor 10.10.10.1 remote-as 1
Router(config-router)#network 2.2.2.2 mask 255.255.255.255
Setelah itu do Ping :
R1 :
Router(config-router)#do ping 2.2.2.2
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2.2.2.2, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms
Router(config-router)#do sh ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
a - application route
+ - replicated route, % - next hop override
Gateway of last resort is not set
1.0.0.0/32 is subnetted, 1 subnets
C 1.1.1.1 is directly connected, Loopback1
2.0.0.0/32 is subnetted, 1 subnets
B 2.2.2.2 [20/0] via 10.10.10.2, 00:01:37
10.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
C 10.10.10.0/24 is directly connected, Ethernet0/0
L 10.10.10.1/32 is directly connected, Ethernet0/0
