STUB CUSTOM - EIGRP #15 ( CCNP )
EIGRP #15 :
STUB CUSTOM
Required :
- Laptop
- VMware
- EVE NG
Stub Custom tidak jauh beda dari lab sebelumnya yaitu Stub EIGRP ( mereka membutuhkan Summary dan Connected ), bedanya hanya pada Configurasinya dan pembatasanya, Rule EIGRP yang disebut Stub ini fungsinya untuk membatasi IP, untuk apa kita membatasi IP? untuk membuat Routing table menjadi lebih organized atau rapih, Stub Custom melakukan banyak cara untuk merapihkan IP pada Routing table di Router, Berikut Stub Custom :
- Stub Connected : Hanya mengadvertise ( mengirim ) semua yang terhubung ke Router atau Connected route saja
- Stub Summary : hanya mengadvertise Route Summary atau Route yang di ringkas saja
- Stub Static : Hanya mengadvertise Route dengan Routing Static
- Stub Redistributed : Hanya mengadvertise External Rute saja
- Stub Receive-Only : hanya menerima dan tidak mengadvertise Network apapun
- Stub Hybrid / Gabungan ( Optional ) ( Stub Static Connected ) : Mengadvertise Route Static dan Connected saja
Berikut cara Stub Custom :
Nyalakan VMWarenya dan Masuk ke Eve NG lalu Buatlah Topologi seperti ini :
Pertama Tambahkan IP serta Routing Eigrp dan RIP sesuai di topologi kalian masing masing:
Note : Sisakan 1 IP untuk di Gabung oleh RIP
R1 :
Router(config)#int e0/0
Router(config-if)#ip address 10.10.10.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#int lo1
Router(config-if)#ip address 1.1.1.1 255.255.255.255
Router(config-if)#no sh
R2 :
Router(config)#int e0/0
Router(config-if)#ip address 10.10.10.2 255.255.255.0
Router(config-if)#no sh
Router(config-if)#int e0/1
Router(config-if)#ip address 11.11.11.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#int lo1
Router(config-if)#ip address 2.2.2.2 255.255.255.255
Sekarang tambahkan IP Interface dan Loopback dengan 1 segment contoh : 13.13.0.0/24
R3 :
Router(config)#int e0/0
Router(config-if)#ip address 11.11.11.2 255.255.255.0
Router(config-if)#no sh
Router(config-if)#int lo1
Router(config-if)#ip address 3.3.3.3 255.255.255.255
Router(config-router)#int lo2
Router(config-if)#ip address 13.13.1.1 255.255.255.0
Router(config-if)#int lo3
Router(config-if)#ip address 13.13.2.1 255.255.255.0
Router(config-if)#int lo4
Router(config-if)#ip address 13.13.3.1 255.255.255.0
Setelah menambahkan Semua IP Tersebut, masukan IP Terakhir dengan segment yang berbeda
R3 :
Router(config-if)#int lo5
Router(config-if)#ip address 20.20.20.20 255.255.255.255
Tambahkan Routing EIGRP dan RIP :
R1 :
Router(config-if)#router eigrp 10
Router(config-router)#network 10.10.10.0 0.0.0.255
Router(config-router)#network 1.1.1.1 0.0.0.0
Router(config-router)#no aut
R2 :
Router(config-if)#router eigrp 10
Router(config-router)#network 10.10.10.0 0.0.0.255
Router(config-router)#network 11.11.11.0 0.0.0.255
Router(config-router)#network 2.2.2.2 0.0.0.0
Router(config-router)#no aut
R3 :
Router(config-if)#router eigrp 10
Router(config-router)#network 13.13.1.0 0.0.0.255
Router(config-router)#network 13.13.2.0 0.0.0.255
Router(config-router)#network 13.13.3.0 0.0.0.255
Router(config-router)#network 13.13.4.0 0.0.0.255
Router(config-router)#router rip
Router(config-router)#version 2
Router(config-router)#network 20.20.20.0
Jika sudah menambahkan semua Routing, tambahkan Rule Redistribute untuk menggabungkan Routing RIP dan EIGRP :
R3 :
EIGRP :
Router(config-if)#router eigrp 10
Router(config-router)#redistribute rip met 1 1 1 1 1
RIP :
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#redistribute eigrp 10 metric 1
Tambahkan Rule Summarization pada Router Stub di EIGRP / R2 dan Interfacenya mengarah ke R1 :
Router(config-router)#int e0/0
Router(config-if)#ip summary-address eigrp 10 13.13.0.0 255.255.0.0
Cek Routing Table R1 untuk memastikan semua terinstall / terpasang :
Stub Connected :
Tambahkan Rule Stub Connected pada EIGRP di R2 :
R2 :
Router(config)#router eigrp 10
Router(config-router)#eigrp stub connected
Setelah Menambahkan Rule tersebut, Cek Routing Table R1 :
R1 :
Hasil : Yang ada pada Routing table R1 hanya Route yang tersambung atau hanya ada Connected Route
Stub Summary :
Tambahkan Rule Stub Summary pada R2 :
R2 :
Router(config)#router eigrp 10
Router(config-router)#eigrp stub summary
R1 :
Hasil : maka yang akan diadvertize adalah Route telah di ringkas atau Route Summary
Stub Static :
Tambahkan IP Loopback untuk Destination pada R1 :
R1 :
Router(config)#int lo2
Router(config-if)#ip address 12.12.12.12 255.255.255.255
Jika sudah, Tambahkan Routing Static pada R3 :
R3 :
Router(config-router)#ip route 12.12.12.12 255.255.255.255 11.11.11.1
Setelah itu, Tambahkan Rule Redistribute Static pada EIGRP di R3 :
R3 :
Router(config)#router eigrp 10
Router(config-router)#redistribute static metric 1 1 1 1 1
Jika sudah melakukan itu semua, saatnya menambahkan Rule Stub static pada R3 :
R3 :
Router(config)#router eigrp 10
Router(config-router)#eigrp stub static
Setelah Menambahkan Rule tersebut, Cek Routing Table R2 :
Hasil : Maka yang diadvertise adalah Route Static ( Route EX : 12.12.12.12 )
Stub Redistributed :
Tambahkan Rule Stub Redistribute pada R2 :
R2 :
Router(config)#router eigrp 10
Router(config-router)#eigrp stub redistributed
Setelah Menambahkan Rule tersebut, Cek Routing Table R1 :
R1 :
Hasil : Maka yang IP Loopback 3.3.3.3 dan 13.13.0.0 nya menghilang dan menampilkan External Route yaitu 20.20.20.20
Stub Receive-Only :
Tambahkan Rule Stub Receive-Only pada R2 :
R2 :
Router(config-router)#router eigrp 10
Router(config-router)#eigrp stub receive-only

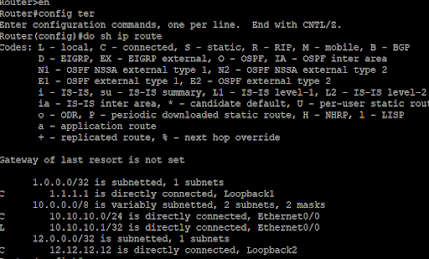

Setelah Menambahkan Rule tersebut, Cek Routing Table R1 :
R1 :
Hasil : maka Route yang akan di advertise adalah Route yang diterima dari Luar tetapi dia tidak mereply atau membalas request untuk mengadvertise dari router Lain
Jika semua hasil sama persis dengan hasil kalian maka berhasil
