DHCP EXCLUDED - DHCP #4 ( CISCO )

 DHCP #4 :

DHCP EXCLUDED

Required :

• Laptop
• Cisco Packet Tracer

        DHCP Excluded bedanya dengan DHCP biasa adalah IP pool yang dapat dibatasi / kita bisa menentukan IP yang tidak boleh digunakan oleh para Client, Berikut Cara DHCP Excluded :

    Tahap 1 : Lakukan Konfigurasi DHCP biasa lalu Trunk dan DHCP excluded seperti ini :

Router :

Router(config)#hostname R1

R1(config)#ip dhcp pool 10

R1(dhcp-config)#network 192.168.1.0 255.255.255.0

R1(dhcp-config)#default-router 192.168.1.1

R1(dhcp-config)#dns-server 8.8.8.8

R1(dhcp-config)#int gig0/0/0

R1(config)#int gig0/0/0 = masuk ke Interface

R1(config-if)#ip address 192.168.1.1 255.255.255.0 = tambahkan Default router dari DHCP

R1(config-if)#no sh= nyalakan port

R1(config)#ip dhcp excluded-address 192.168.1.2 192.168.1.3

Switch :

Switch(config)#int fa0/3

Switch(config-if)#switchport mo

Switch(config-if)#switchport mode tr

Switch(config-if)#switchport mode trunk

Jika sudah, Tambahkan DHCP Excluded :

Router :

R1(config)#ip dhcp excluded-address 192.168.1.2 192.168.1.3 = tambahkan dengan "ip dhcp excluded-address ( IP Range yang diinginkan )"

R1(config)#%DHCPD-4-PING_CONFLICT: DHCP address conflict:  server pinged 192.168.1.1 = jika ada notif ini maka berhasil .

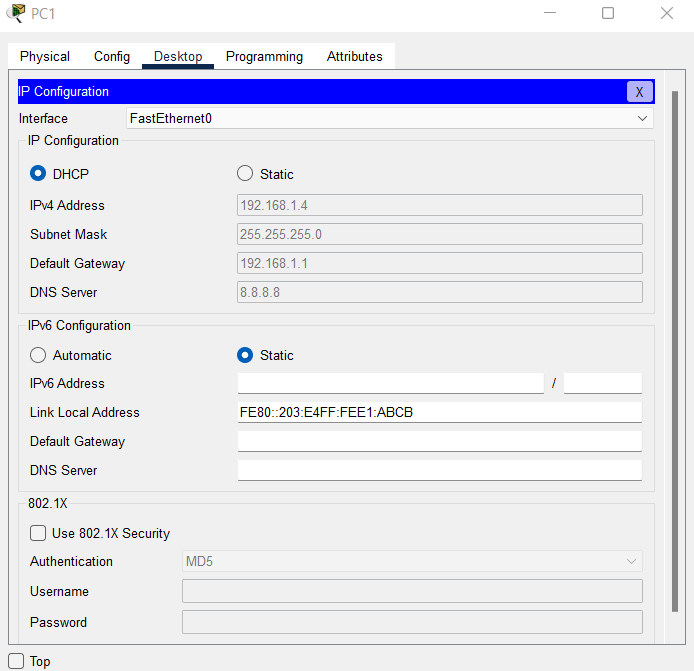

Setelah itu ganti mode PC dari Static Ke Dhcp maka akan Terganti :
