DHCP VLAN - DHCP #1 ( CISCO )

-

 DHCP #1 :

DHCP VLAN

Required :

  • Laptop
  • Cisco Packet Tracer
    DHCP ( Dynamic Host Configuration Protocol ) fungsinya Menyebarkan koneksi dan Memberi IP Address secara otomatis, DHCP disini harus membuat pool terlebih dahulu lalu Pilih Mode meminta IP yaitu DHCP pada IP Address di PC, Berikut cara DHCP dalam Cisco :

    Tahap 1 : Sambungkan lah 1 Router ke Switch dan 2 PC ke Switch dan sebelum konfigurasi DHCP VLAN, seperti nama lab nya pertama kita harus melakukan lab InterVLAN seperti ini :


INTERVLAN :

Router :

Router>en
Router#config ter
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#no shutdown
Router(config-if)#ex
Router(config)#int fa0/0.10
Router(config-subif)#encapsulation dot1Q 10
Router(config-subif)#ip address 192.168.10.1 255.255.255.0
Router(config-subif)#no shutdown
Router(config)#int fa0/0.20
Router(config-subif)#encapsulation dot1Q 20
Router(config-subif)#ip address 192.168.20.1 255.255.255.0

Switch :

Switch>EN
Switch#config ter
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#int fa0/3
Switch(config-if)#switchport mode trunk
Switch(config-if)#ex
Switch(config)#vlan 10
Switch(config-vlan)#vlan 20
Switch(config)#int fa0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#ex
Switch(config)#int fa0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20
Switch(config-if)#ex

Jika sudah semua, tambahkan DHCP pada Router Ini :

Note : Buat DHCP untuk VLAN masing masing, jika Vlan anda ada 2 maka buat 2 DHCP

Router :

Router(config)#ip dhcp pool 10 = tambahkan DHCP dengan "ip dhcp pool ( nomor bebas tapi disarankan sama dengan nomor Vlan agar mudah untuk di managemen )"
Router(dhcp-config)#network 192.168.10.0 255.255.255.0 = tambahkan IP Network
Router(dhcp-config)#default-router 192.168.10.1 = "default-router ( IP Gateway dari Network )"
Router(dhcp-config)#dns-server 8.8.8.8= tambahkan DNS
Router(dhcp-config)#ex
Router(config)#ip dhcp pool 20= lakukan hal yang sama kepada VLAN satunya
Router(dhcp-config)#network 192.168.20.0 255.255.255.0
Router(dhcp-config)#default-router 192.168.20.1
Router(dhcp-config)#dns-server 8.8.8.8
Router(dhcp-config)#ex

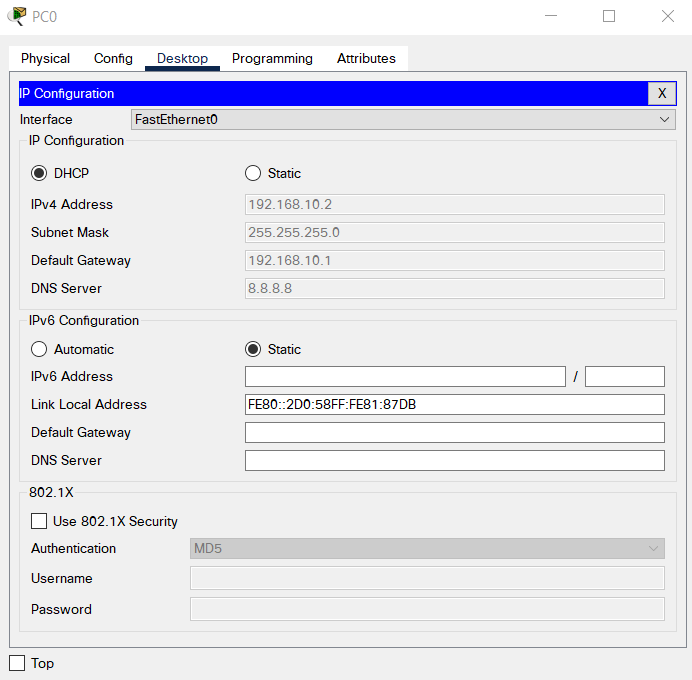

Dan Terakhir Ubah PC IP address dari mode Static ke DHCP  maka akan terisi otomatis dengan Network yang kita tambahkan tadi Seperti ini :



Jika tidak terisi otomatis IP Addressnya maka Gagal
