DHCP SNOOPING - DHCP #3 ( CISCO )

 DHCP #3 :

DHCP SNOOPING

Required :

• Laptop
• Cisco Packet Tracer

    DHCP Snooping dilakukan untuk mencegah proses pemberian IP Palsu pada Server yang asing yang dinamakan Spoofing, Spoofing dilakukan oleh Attacker atau penyerang untuk memberikan client IP yang salah, cara nya agar hal itu tidak terjadi dengan DHCP Snooping, Berikut caranya :

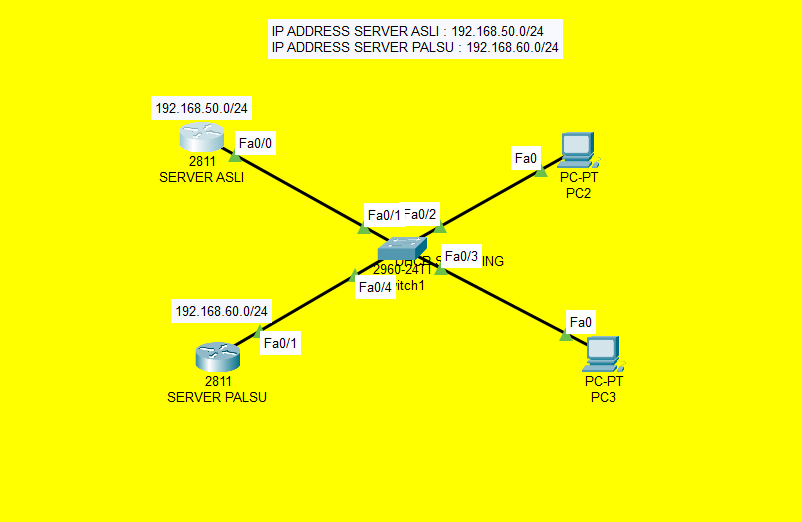

    Tahap 1 : Pertama sambungkan 2 router dan 2 pc ke Switch, lalu tambahkan IP dan Buatlah DHCP pada kedua Router dengan IP Address yang berbeda baru tambahkan Keamanan nya aka DHCP Snooping Seperti ini :

Router SERVER ASLI :

Router>EN

Router#CONFIG TER

Router(config)#int fa0/0

Router(config-if)#ip address 192.168.50.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#ip dhcp pool 10

Router(dhcp-config)#network 192.168.50.0 255.255.255.0

Router(dhcp-config)#default-router 192.168.50.1

Router(dhcp-config)#dns-server 8.8.8.8

Router SERVER PALSU :

Router>en

Router#config ter

Router(config)#int fa0/1

Router(config-if)#ip address 192.168.60.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#ip dh po 20

Router(dhcp-config)#network 192.168.60.0 255.255.255.0

Router(dhcp-config)#default-router 192.168.60.1

Router(dhcp-config)#dns-server 8.8.8.8

Router(dhcp-config)#ex

Lalu trunk bagian SERVER ASLI

Switch :

Switch>en

Switch#config ter

Switch(config)#int fa0/1

Switch(config-if)#switchport mode trunk

Jika sudah semua itu saatnya menambahkan DHCP Snooping seperti ini :

Switch(config)#int fa0/1= masuk ke Interface Server asli

Switch(config)#ip dhcp snooping vlan 1= lalu masukan ini, kita menggunakan vlan 1 karena vlan 1 itu vlan default

Switch(config)#no ip dhcp snooping information option = lalu tambahkan ini

Switch(config)#int fa0/1

Switch(config-if)#ip dhcp snooping trust = lalu beri kepercayaan Port tersebut dengan ini

Switch(config-if)#ex

Jika sudah maka ubah IP Pc dari mode Static ke DHCP seperti ini :

Setelah di ubah modenya, coba untuk di ping 2 - 3 kali, lalu ke Switch dan check apakah portnya teramanahkan :

Switch(config)#do sh ip dh sn

Switch DHCP snooping is enabled

DHCP snooping is configured on following VLANs:

1

Insertion of option 82 is disabled

Option 82 on untrusted port is not allowed

Verification of hwaddr field is enabled

Interface                  Trusted    Rate limit (pps)

-----------------------    -------    ----------------

FastEthernet0/1            yes        unlimited       = Jika seperti ini maka berhasil

Setelah itu check apakah MAC Address nya tercatat atau tidak dengan :

Switch#sh ip dh sn binding

MacAddress          IpAddress        Lease(sec)  Type           VLAN  Interface

------------------  ---------------  ----------  -------------  ----  -----------------

00:02:16:C2:BD:CA   192.168.50.3     86400       dhcp-snooping  1     FastEthernet0/3

00:06:2A:E8:BA:C2   192.168.50.2     86400       dhcp-snooping  1     FastEthernet0/2

Total number of bindings: 2 = Jika ada sesuai jumlah PC anda maka Berhasil

Sekarang percobaan Keamananya dengan :

Sambungkan SERVER ASING ke Switch dan Matikan SERVER ASLI maka IP Address tidak akan terganti dengan yang asing :

Switch#en

Switch#config ter

Switch(config)#int fa0/4 = nyalakan Interface SERVER Palsu

Switch(config-if)#switchport mode trunk

Switch(config)#int fa0/1

Switch(config-if)#shutdown = matikan Int SERVER ASLI

MAKA IP PC TIDAK AKAN TERGANTI DENGAN YANG PALSU

Switch(config-if)#ex

Switch(config)#int fa0/1 = jika SERVER ASLI dinyalakan lagi

Switch(config-if)#no sh

maka IP PC akan terganti dengan yang asli
