DHCP RELAY - DHCP #2 ( CISCO )

 DHCP #2 :

DHCP RELAY

Required :

• Laptop
• Cisco Packet Tracer

    DHCP Relay bedanya dengan DHCP Biasa adalah, Biasanya DHCP di setting pada Router yang paling dekat dengan Destination atau Source, jika DHCP Relay di setting pada Perangkat Server, cara Konfigurasinya yaitu dengan Menyetting Service pada Server, mengganti IP Gateway, Start IP, Dll, lalu menambahkan DHCP Relay pada Router yang mengarah ke Switch yang mengarah ke Client, Berikut caranya :

    Tahap 1 : Topologi nya sama dengan DHCP VLAN, lalu tambahkan IP Address ke Interface dan Routing seperti ini :

Switch :

Switch>en

Switch#config ter

Enter configuration commands, one per line. End with CNTL/Z.

Switch(config)#int fa0/3

Switch(config-if)#switchport mode trunk

Router0 :

Router>en

Router#config ter

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#int fa0/1

Router(config-if)#ip address 192.168.10.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#int fa0/0

Router(config-if)#ip address 30.30.30.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#route ospf 10 = bisa menggunakan Routing Protocol apa saja disini menggunakan OSPF

Router(config-router)#network 30.30.30.0 0.0.0.255 area 0

Router(config-router)#network 192.168.10.0 0.0.0.255 area 0

Router(config-router)#ex

Router1 :

Router(config)#int fa0/0

Router(config-if)#ip address 30.30.30.2 255.255.255.0

Router(config-if)#no sh

Router(config-if)#int fa0/1

Router(config-if)#ip address 40.40.40.1 255.255.255.0

Router(config-if)#no sh

Router(config)#route ospf 10

Router(config-router)#network 30.30.30.0 0.0.0.255 area 0

Router(config-router)#network 40.40.40.0 0.0.0.255 area 0

Jika sudah memasang IP Address dan Routing maka masukan ip helper-address untuk melakukan DHCP Relay Seperti ini :

Router0 :

Router(config)#int fa0/1

Router(config-if)#ip helper-address 40.40.40.2 = masukan "ip helper-address ( IP Server )"

Router(config-if)#ex

Jika sudah seperti ini maka saatnya pengaturan DHCP di Server seperti ini :

Note : Pastikan tambahkan IP Address pada Server

masuk ke Server lalu ke Tab Service dan isi sesuai Berikut :

Ke DHCP isi seperti ini :

Service : on

Pool Name : serverPool

Default Gateway : 192.168.10.1 ( IP Link Yang menuju Switch )

DNS Server : 8.8.8.8 ( bisa 1.1.1.1 )

Start IP Address : 192.168.10.5 ( IP Address yang menuju switch tetapi hostnya awalnya terserah )

Subnet Mask : 255.255.255.0 ( /24 )

Maximum Number of Users : 100 ( bebas )

lalu Klik Save

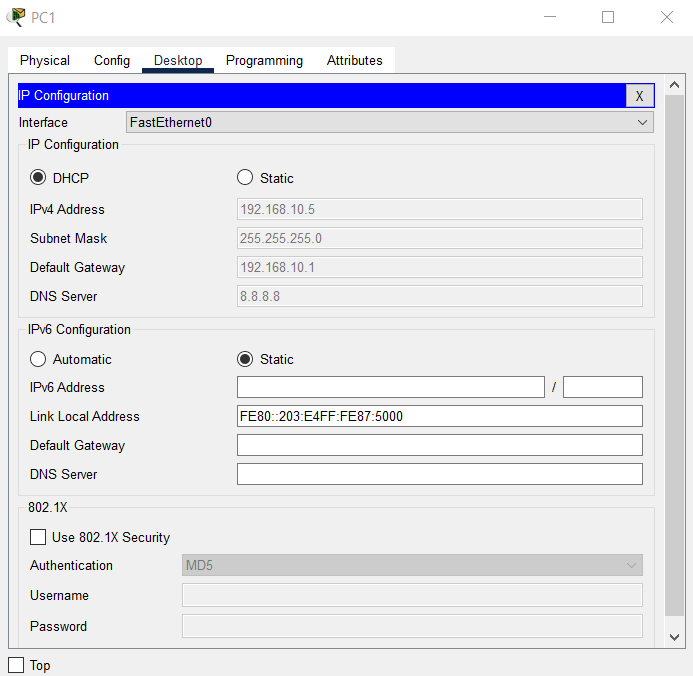

Dan yang terakhir ubah dari mode Static ke DHCP dan hasilnya akan seperti ini :
