L2TP - TUNNELING #6

-

 TUNNELING #6 :

L2TP

Alat dan Bahan :

1.Kabel LAN

2.Laptop

3.Router MikroTik

4.WIFI ( koneksi )

    L2TP ( Layer 2 Tunneling Protocol ) tidak jauh beda dengan PPTP, Berikut cara L2TP :

Sebagai Accsess Point  :

    Tahap 1 : Buka Software / Aplikasi WinBox lalu Ke Wireless dan aktifkan wlan1 setelah itu
Isi seperti ini :

Mode : ap bridge
SSID : ( Terserah kalian )
contoh : Lenovo Wifi

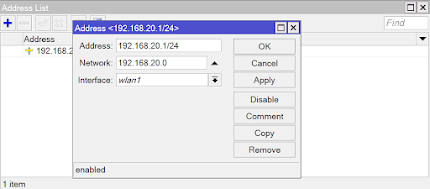

    Tahap 2 : Jika sudah, Ke IP > Addresses lalu klik + atau tambah dan isi seperti ini :

Addresses : ( Terserah kalian )
contoh : 192.168.20.1/24
Network : ( Terserah kalian )
contoh : 192.168.20.0
Interface : wlan1


    Tahap 3 : Jika IP telah Terbuat, lalu ke IP > DHCP Server > klik + atau tambah, lalu pilih wlan3 dan




Jika diisi klik next sampai selesai




Server

    Tahap 1 : Konfigurasi NAT menggunakan Server yang telah dibuat


      Tahap 2 : Buka Software Winbox di Laptop kalian, lalu Bautlah IP Client


    Tahap 3 : Jika sudah membuat IP, ke PPP > L2TP Server lalu klik Enable



    Tahap 4 : Jika sudah, ke Tab Secrets, lalu tambahkan dan isi seperti ini :

Name : ( Terserah kalian )
contoh : Layanan 2
Password : ( Terserah kalian )
contoh : 345
Service : l2tp
Profile : default-encryption

Local Address : ( Terserah kalian )
contoh : 13.13.13.1
Remote Address : ( Terserah kalian harus satu segmen dengan Local )
contoh : 13.13.13.2


    Tahap 5 : Setelah selesai membuat Secret , ke IP > Routing, lalu tambahkan dan isi seperti ini :

Dst.Address : ( IP Client ) 172.168.20.0/24
Gateway : ( IP Tunnel Client ) 13.13.13.2


Client

    Tahap 1 : Konfigurasi NAT menggunakan Server yang telah dibuat


      Tahap 2 : Buka Software Winbox di Laptop kalian, lalu Bautlah IP Client



       Tahap 3 : Jika sudah membuat IP, ke Interface lalu tambahkan dan pilih PPTP Client pindah ke Tab Dial Out, isi seperti ini :

Connect To : ( IP Dynamic Server )
contoh : 192.168.10.253
User : Layanan 2
Password : 123
Profile : default-encryption

Apply dan Ok



    Tahap 4 : Setelah selesai membuat PPTP Client, ke IP > Routing, lalu tambahkan dan isi seperti ini :

Dst.Address : ( IP Server ) 172.16.10.0/24
Gateway : ( IP Tunnel Server ) 13.13.13.1


Jika sudah maka bisa mengeping satu sama lain
