OSPF FILTERING - ROUTING DYNAMIC #13

-

 ROUTING DYNAMIC #12

OSPF FILTERING

Alat dan Bahan :

1.Kabel LAN

2.Laptop

3.Router MikroTik

4.WIFI ( koneksi )

    OSPF Filtering fungsinya untuk menyaring prefix yang akan masuk ke tabel Routing OSPF Kita Berikut cara OSPF Filtering :

R1

    Tahap 1 : Buka Software Winbox di Laptop kalian,lalu ke Interface dan Klik + atau tambah ( Pilih Bridge )  kemudian ubah namanya menjadi "Loopback"



    Tahap 2 : Buka Software Winbox di Laptop kalian,lalu ke Buatlah IP Gateway dan IP Client

IP Identitas

Address : 1.1.1.1

Network : 1.1.1.1

Interface : Loopback



IP Gateway ke R2

Address : 10.10.10.1/24

Network : 10.10.10.0

Interface : ether1



IP Client :

Address : 192.168.1.1/24

Network : 192.168.1.0

Interface : ether2


     Tahap 3 : Jika sudah, ke Tab Networks lalu klik + atau Tambahkan Network pada Addresses

Note : isi IP Loopback hanya IP ( TIDAK BER PREFIX )




     Tahap 4 : Jika sudah, Pindah ke Tab Instances dan Klik Default lalu rubah seperti ini :

Router ID : ( IP Loopback ) : 1.1.1.1

Redistribute Connected Routes : as type 1

lalu Apply dan Ok


    Tahap 5 : Jika sudah merubah Instances, ke Routing > Filter lalu klik + atau tambah dan isi seperti ini :


Chain : ospf-in

Prefix : ( IP Router yang ingin di Filter )

contoh : 192.168.2.0/24

Action : discard


lalu Apply dan Ok




R2

    Tahap 1 : Buka Software Winbox di Laptop kalian,lalu ke Interface dan Klik + atau tambah ( Pilih Bridge )  kemudian ubah namanya menjadi "Loopback"



    Tahap 2 : Buka Software Winbox di Laptop kalian,lalu ke Buatlah IP Gateway dan IP Client

IP Client

Address : 192.168.2.1/24

Network : 192.168.2.0

Interface : ether3

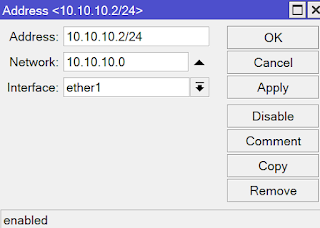

IP Gateway ke R1

Address : 10.10.10.2/24

Network : 10.10.10.0

Interface : ether1

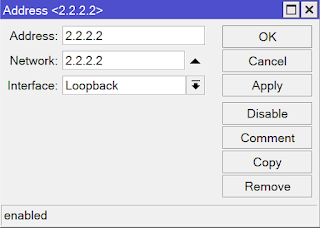

IP Identitas

Address : 2.2.2.2

Network : 2.2.2.2

Interface : Loopback



     Tahap 3 : Jika sudah, ke Tab Networks lalu klik + atau Tambahkan Network pada Addresses

Note : isi IP Loopback hanya IP ( TIDAK BER PREFIX )




     Tahap 4 : Jika sudah, Pindah ke Tab Instances dan Klik Default lalu rubah seperti ini :

Router ID : ( IP Loopback ) : 2.2.2.2

Redistribute Connected Routes : as type 1

lalu Apply dan Ok


Jika sudah menyetting semua maka bisa mengeping satu sama lain
