OSPF AUTHENTICATION - ROUTING DYNAMIC #12

-

 ROUTING DYNAMIC #12 :

OSPF AUTHENTICATION

Alat dan Bahan :

1.Kabel LAN

2.Laptop

3.Router MikroTik

4.WIFI ( koneksi )

    OSPF Authentication untuk melindungi jaringan dengan Authentication Key

R1

    Tahap 1 : Buka Software Winbox di Laptop kalian,lalu ke Interface dan Klik + atau tambah ( Pilih Bridge )  kemudian ubah namanya menjadi "Loopback"



    Tahap 2 : Buka Software Winbox di Laptop kalian,lalu ke Buatlah IP Gateway dan IP Client

IP Client :

Address : 192.168.1.1/24

Network : 192.168.1.0

Interface : ether2




IP Gateway R2

Address : 10.10.10.1/24

Network : 10.10.10.0

Interface : ether1



IP Identitas

Address : 1.1.1.1

Network : 1.1.1.1

Interface : Loopback



     Tahap 3 : Jika sudah membuat IP, ke Routing > OSPF > Tab Inteface dan tambahkan rule :

Rule untuk Identitas

Interface : Loopback

Authentication : MD5
Authentication Key : ( Terserah )
contoh : idn.bpn

Apply dan Ok


Rule untuk R2

Interface : ether1

Authentication : MD5
Authentication Key : ( Terserah )
contoh : idn.bpn

Apply dan Ok



Rule untuk Client

Interface : ether2

Authentication : MD5
Authentication Key : ( Terserah )
contoh : idn.bpn

Apply dan Ok




        Tahap 4 : Jika sudah, ke Tab Networks lalu klik + atau Tambahkan Network pada Addresses

Note : isi IP Loopback hanya IP ( TIDAK BER PREFIX )





    Tahap 5 : Jika sudah, Pindah ke Tab Instances dan Klik Default lalu rubah seperti ini :

Router ID : ( IP Loopback ) : 1.1.1.1

Redistribute Connected Routes : as type 1

lalu Apply dan Ok


R2

    Tahap 1 : Buka Software Winbox di Laptop kalian,lalu ke Interface dan Klik + atau tambah ( Pilih Bridge )  kemudian ubah namanya menjadi "Loopback"



    Tahap 2 : Buka Software Winbox di Laptop kalian,lalu ke Buatlah IP Gateway dan IP Client

IP Client :

Address : 192.168.2.1/24

Network : 192.168.2.0

Interface : ether3


IP Gateway ke R3

Address : 20.20.20.1/24

Network : 20.20.20.0

Interface : ether2



IP Gateway ke R1

Address : 10.10.10.2/24

Network : 10.10.10.0

Interface : ether1



IP Identity

Address : 2.2.2.2

Network : 2.2.2.2

Interface : Loopback



   Tahap 3 : Jika sudah membuat IP, ke Routing > OSPF > Tab Inteface dan tambahkan rule :

Rule untuk Identitas

Interface : Loopback

Authentication : MD5
Authentication Key : ( Terserah )
contoh : idn.bpn

Apply dan Ok


Rule untuk R1

Interface : ether1

Authentication : MD5
Authentication Key : ( Terserah )
contoh : idn.bpn

Apply dan Ok


Rule ke Client

Interface : ether3

Authentication : MD5
Authentication Key : ( Terserah )
contoh : idn.bpn

Apply dan Ok


Rule untuk R3

Interface : ether2

Authentication : MD5
Authentication Key : ( Terserah )
contoh : idn.bpn

Apply dan Ok


  Tahap 4 : Jika sudah, ke Tab Networks lalu klik + atau Tambahkan Network pada Addresses

Note : isi IP Loopback hanya IP ( TIDAK BER PREFIX )



    Tahap 5 : Jika sudah, Pindah ke Tab Instances dan Klik Default lalu rubah seperti ini :

Router ID : ( IP Loopback ) : 2.2.2.2

Redistribute Connected Routes : as type 1

lalu Apply dan Ok


R3

    Tahap 1 : Buka Software Winbox di Laptop kalian,lalu ke Interface dan Klik + atau tambah ( Pilih Bridge )  kemudian ubah namanya menjadi "Loopback"



    Tahap 2 : Buka Software Winbox di Laptop kalian,lalu ke Buatlah IP Gateway dan IP Client

IP Identitas

Address : 3.3.3.3

Network : 3.3.3.3

Interface : loopback



IP Client

Address : 192.168.3.1/24

Network : 192.168.3.0

Interface : ether2



IP Gateway ke R2

Address : 20.20.20.2/24

Network : 20.20.20.0

Interface : ether1




     Tahap 3 : Jika sudah membuat IP, ke Routing > OSPF > Tab Inteface dan tambahkan rule :

Rule untuk Client

Interface : ether2

Authentication : MD5
Authentication Key : ( Terserah )
contoh : idn.bpn

Apply dan Ok



Rule untuk R2

Interface : ether1

Authentication : MD5
Authentication Key : ( Terserah )
contoh : idn.bpn

Apply dan Ok


Rule Identitas

Interface : loopback

Authentication : MD5
Authentication Key : ( Terserah )
contoh : idn.bpn

Apply dan Ok

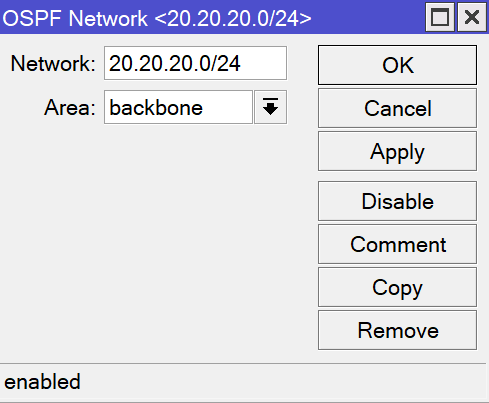

Tahap 4 : Jika sudah, ke Tab Networks lalu klik + atau Tambahkan Network pada Addresses

Note : isi IP Loopback hanya IP ( TIDAK BER PREFIX )





      Tahap 5 : Jika sudah, Pindah ke Tab Instances dan Klik Default lalu rubah seperti ini :

Router ID : ( IP Loopback ) : 3.3.3.3

Redistribute Connected Routes : as type 1

lalu Apply dan Ok

Jika sudah maka bisa saling mengeping :
