AKSES MIKROTIK (WINBOX ,SSH, WEBFIG) - MIKROTIK GUIDE #1

-


MIKROTIK GUIDE 1# :

AKSES MIKROTIK

(WINBOX,SSH,WEBFIG)

Alat dan Bahan :

a.MikroTik Router

b.Kabel LAN

c.Laptop

Cara mengakses mikrotik ke perangkat ada 3, yaitu via Winbox,SSH/Telnet dan webfig,berikut ini adalah tahap tahapanya :

WinBox


    Tahap 1 : Masuk ke Aplikasi / Software Winbox di Laptop /  Pc kalian, tampilanya akan seperti ini :

   Tahap 2 :Arahkan cursor kalian di MAC Address dan Klik Nomor tsb contoh (XX:XX:XX:XX:XX:XX),lalu ketik di login sebagai admin

   Tahap 3 : Lalu,klik connect dan MikroTik akan terakses,tampilanya akan seperti ini


 SSH/TELNET
Tahap 1 : Membuat IP Address menggunakan WinBox Buka Software WinBox lalu
IP  >  Addresses
Contoh :
Address : X.X.X.X/24
Network : X.X.X.X
Interface : ether2

 tampilanya seperti ini :
Tahap 2 : Buka Network and settings > Change adapter options lalu Right click / klik kanan > Properties,kemudian pilih TCP/IPv4

tampilanya seperti ini  :

Tahap 3 : Isi IP Address,Subnet mask,dan Gateway
Contoh :
IP Address : 2.2.2.2 (X.X.X.X)
Subnet mask : 255.255.255.0(/24)
Gateway : 2.2.2.1 (X.X.X.X)
Tahap 4 : Buka Software / Aplikasi PuTTY di Laptop / Pc, lalu isi Host Name dengan IP Gateway dan Click Open
tampilanya akan seperti ini :

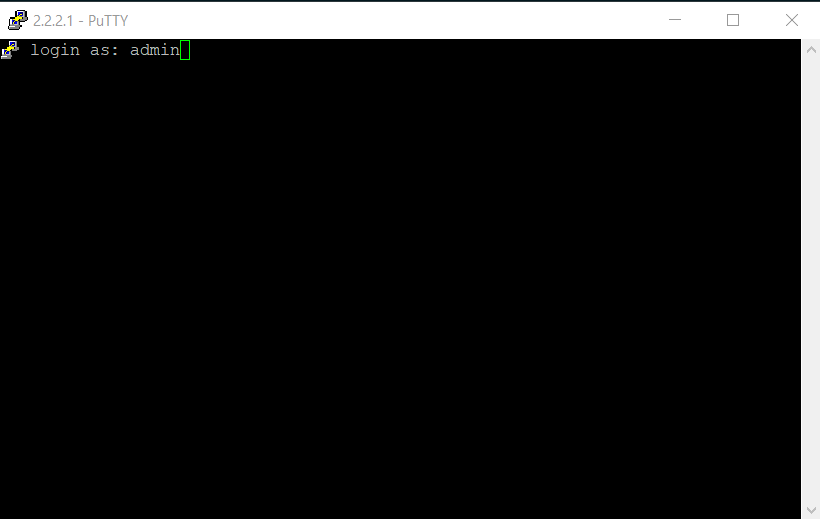

Tahap 5 : Tunggu beberapa saat, lalu isi Login as dengan "admin", Click Enter.
tampilanya akan seperti ini :

WebFig
Tahap 1 : Buka Search Engine kalian (Google,Bing,Yahoo) ketik IP Gateway kalian di search box dan Enter.
